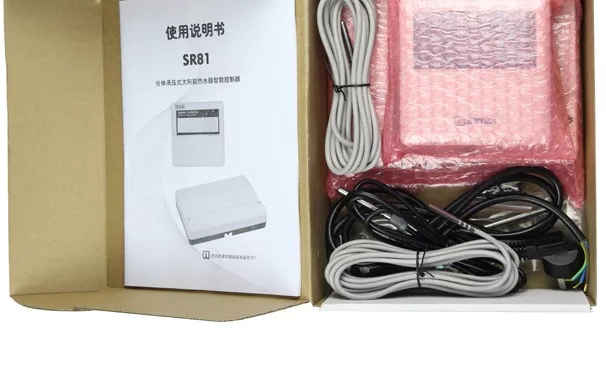

SR81: Bộ điều khiển nhiệt độ kết hợp điều khiển bơm hồi và bơm tuần hoàn cho máy nước nóng năng lượng mặt trời
Bộ điều khiển SR81 có chức năng điều khiển bơm tuần hoàn nước từ giàn ống thủy tinh về bồn bảo ôn khi nhiệt độ tại cảm biến đầu giàn vượt quá giá trị cài đặt. Đồng thời, bộ điều khiển cũng quản lý hoạt động của thanh điện trở nhiệt để đun nước trong bồn và điều khiển bơm hồi nước hoặc bơm áp tăng áp lực để đẩy nước trong đường ống quay lại bồn bảo ôn.
Khi nhiệt độ tại cảm biến T3 giảm xuống dưới giá trị cài đặt, thanh điện trở sẽ được kích hoạt để đun nước thông qua tín hiệu cấp điện tại cổng HR. Khi nhiệt độ trong bồn đạt đến giá trị cài đặt, bộ điều khiển sẽ ngừng cấp điện cho thanh điện trở, ngừng quá trình đun nước.
Nếu giàn năng lượng mặt trời được lắp cao hơn bồn bảo ôn, bộ điều khiển sẽ điều khiển bơm tuần hoàn để đẩy nước lạnh từ bồn bảo ôn lên giàn ống thủy tinh. Cảm biến T1 tại đầu giàn năng lượng sẽ báo hiệu khi nhiệt độ đạt giá trị cao (ví dụ 50°C) so với cảm biến T2, tạo ra sự chênh lệch nhiệt độ. Khi đó, bộ điều khiển sẽ kích hoạt bơm tuần hoàn nước qua tín hiệu đến R1, bơm nước lạnh từ bồn bảo ôn lên giàn.
Khi nhiệt độ tại cảm biến T4 giảm xuống dưới giá trị cài đặt (thường được cài sẵn ở 40°C, có thể điều chỉnh), bộ điều khiển sẽ cấp tín hiệu để mở van điện từ. Lúc này, trong đường ống mất áp, bộ điều khiển tự động kích hoạt bơm áp để đẩy nước từ bồn xuống các phòng nước lạnh trong đường ống hồi. Khi nhiệt độ tăng lên đến giá trị cài đặt (thường là 45°C, có thể điều chỉnh), van điện từ sẽ đóng lại, áp suất trong đường ống được duy trì và bơm dừng hoạt động.
Điều kiện tiên quyết để bơm hoặc van điện từ được kích hoạt là nhiệt độ tại cảm biến T3 của bồn bảo ôn phải cao hơn 2°C so với giá trị cài đặt trước đó.
Hiệu suất ổn định và đáng tin cậy, lắp đặt dễ dàng, phụ kiện hoàn hảo nhất cho máy nước nóng năng lượng mặt trời.
Thông số kỹ thuật bộ điều khiển hệ thống nước nóng SR81
Công suất đầu vào: AC100…240V ~(50…60Hz)
Đánh giá xung điện áp: 2.5KV
Lắp đặt: Treo tường
Chạy: 10 nút nhấn trên mặt trước của bảng điều khiển
Bảo vệ Thể loại: IP40
Điện làm nóng 1500W
Nhiệt độ môi trường: -10-50°C
Đo Nhiệt Độ Độ chính xác: +/- 2 °C
Màn hình hiển thị nhiệt độ: 0.1 °C
Thu phạm vi nhiệt độ: -10 ~ 220 °C
Bình chứa nước hoặc đường ống phạm vi nhiệt độ: 0 ~ 110 °C
Tín hiệu đầu vào: 1 PT1000 cảm biến nhiệt độ đầu vào
4 NTC10KB = 3950 cảm biến nhiệt độ đầu vào
1 con quay cánh quạt điện tử flowmeter (FRT)
Tín hiệu đầu ra: 3 electronetic Rơ Le, chuyển đổi nhiệt độ tối đa hiện tại 2A
Màu sắc: Trắng
Chất liệu: Nhựa
Kích Thước: 200*140*4mm
PT1000 cảm biến thông số kỹ thuật: 6*50mm
Chiều dài dây: 1.5 mét
NTC10K Quy cách: φ 6*50mm
